抗拉耐磨卷筒專用電纜

時間：2017-02-16 06:29 來源：未知作者：貝力達光

抗拉耐磨卷筒電纜
材質：特制丁腈PVC 、高強度進口PUR

可以經受長時間卷繞運動，極其優異的抗張力特性，耐壓、卷繞耐壓、耐磨特性等。

抗拉卷筒電纜 HAR-BLDJFLEX-UD應用范圍
廣泛應用于頻繁收纜與放纜的卷筒電纜系統中，適用于船用卷筒龍門吊行吊起重設備地下采礦作業現場 大型物流現場 港口現場等等

【柔性卷筒電纜】典型應用

高柔性卷筒電纜作為我司卷筒電纜系列產品，該類卷筒電纜以高柔性為名，特別適用于卷筒機、運輸機械以及輸送機，同時亦可在拖鏈系統中用于卷筒和拖曳電纜。此類柔性卷筒電纜彎曲半徑較小可隨托軸或其他類似裝置的導向進行收展運動.
該類卷筒電纜可隨托軸或其他類似裝置的導向進行收展運動，可安裝在干燥或潮濕的室內以及潮濕的工業環境中，也可用于露天安裝。
廣泛應用于建筑施工垂直升降機、斗輪機卷筒卷盤、港口門座式起重機、抓斗裝（卸）船機、集裝箱起重機、大型龍門吊式起重機、塔式起重機等重型機械設備的連接和控制。

【柔性卷筒電纜】產品特性

柔性、高強度抗拉性抗撕裂、耐彎折性能穩定
良好的耐油性、耐磨性、耐寒性和耐候性能
貝力達供應卷筒電纜扁平柔性結構設計可多根捆綁使用節省了電纜的安裝空間

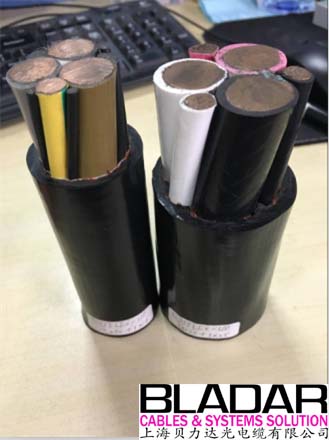

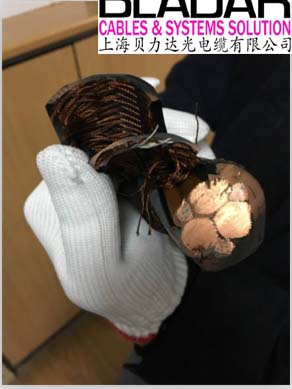

【柔性卷筒電纜】電纜結構

導體：多股精絞無氧裸銅絲符合VDE0295 CLASS 5或6標準

絕緣：優質混合彈性體丁腈材料柔軟絕緣

顏色標識：彩色芯線或者黑色線體白色數字編號，3芯以上帶有黃/綠雙色接地線

加強件：多股黃麻繩填充、鍍鋅鋼絲繩、凱夫拉抗拉纖維以及旗桿繩等組合抗拉卷筒電纜元件（可選）

芯線結構：防扭結構分層

內襯層：柔性無紡布包裹線體緩沖

護套材料：特殊混合耐候彈性體丁腈材料

護套顏色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）

【柔性卷筒電纜】技術參數

額定電壓：Uo/U 450/750V

測試電壓：2500V

最小彎曲半徑

固定敷設：8×D（電纜外徑）；
移動安裝：10×D（電纜外徑）

使用溫度

固定敷設：-30℃至+80℃；
移動安裝：-20℃至+80℃（可定制-60℃至+90℃）

抗輻射強度：8×10⁷cJ/kg

阻燃性：符合IEC60332-1或-2

耐油性與耐化學性可分別參見對應附表。

【柔性卷筒電纜】常用規格參數一覽表

芯線數×截面積mm²	外徑 mm	用銅量	電纜重量
3G1.5	12.2	43.2	190
4G1.5	14.8	57.6	220
5G1.5	15.7	72	260
7G1.5	18.2	100.8	380
12G1.5	23.9	172.8	720
18G1.5	23.9	259.2	770
24G1.5	27.1	345.6	1000
30G1.5	30.2	432	1320
3G2.5	13.5	72	250
4G2.5	16.9	96	330
5G2.5	18	120	390
7G2.5	20.6	168	510
12G2.5	27.4	288	970
18G2.5	27.4	432	1100
24G2.5	31.6	576	1450
30G2.5	36.3	720	1950
4G4	18.4	153.6	440
5G4	19.6	192	520
4G6	19.8	230.4	530
5G6	21.7	288	690
4G10	23.4	384	830
5G10	25.2	480	1000
4G16	25.5	614.4	1170
5G16	27.5	768	1400
4G25	32.6	960	1830
4G35	34.8	1344	2280
4G50	40.6	1920	3220
4G70	44.8	2688	4200
4G95	51.2	3648	5530
